Bodenplatte fürs Holzhaus: prüfen, bevor der Bausatz kommt

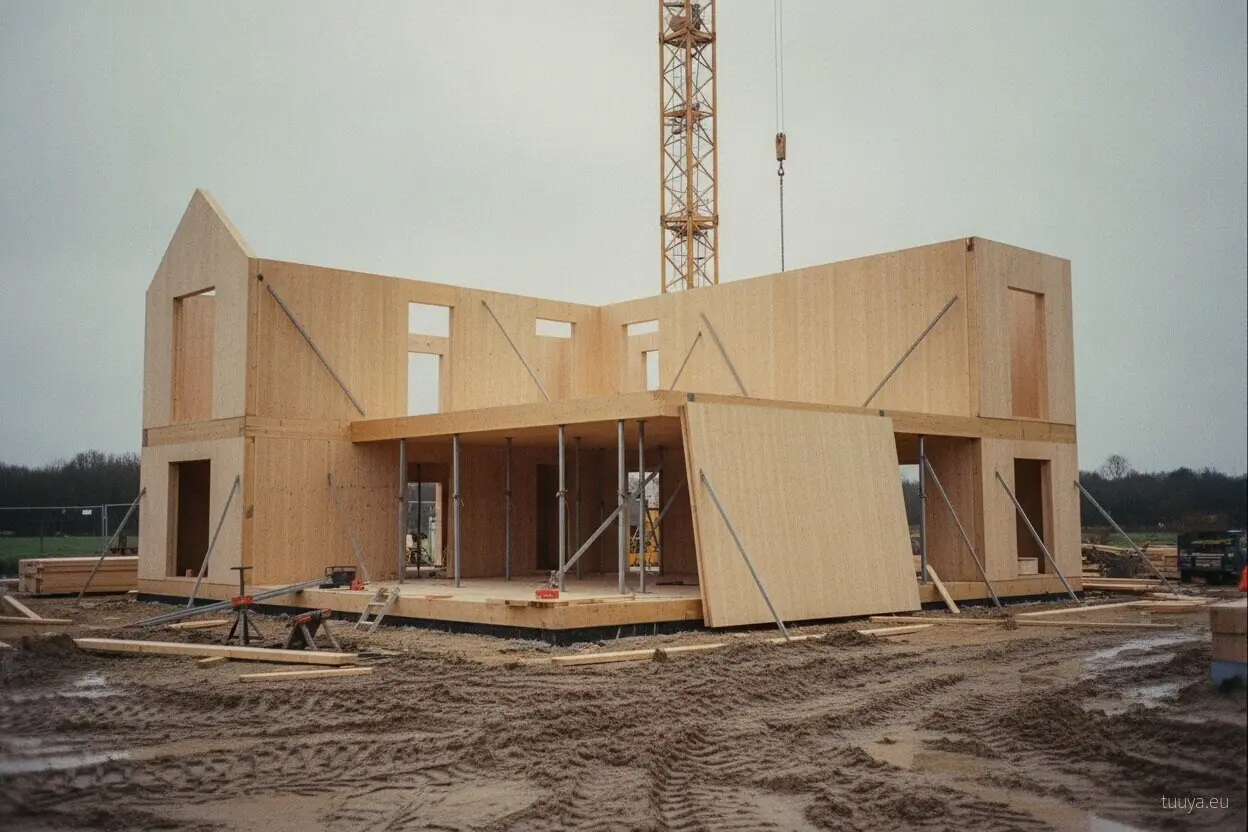

Der Lkw steht an der Einfahrt, der Kran ist für den ganzen Tag gebucht, das Montageteam hebt das erste Wandelement an. Es setzt auf. Die Anker in der Platte liegen eine Handbreit neben den Anschlusspunkten der Schwelle. An der Ostseite klafft unter der Schwelle eine Fuge, die zur anderen Ecke hin ausläuft, und genau dort, wo die Innenwand zum Bad stehen soll, ragt ein Leerrohr aus dem Beton. Die Elemente sind nach Plan gefertigt. Die Bodenplatte fürs Holzhaus ist es an drei Stellen nicht. Ab diesem Moment steht die Montage.

Wer vorgefertigte Holzhäuser montiert, kennt diese Szene. Ein Fehler bei der Montage selbst fällt beim Abgleich mit der Montageanleitung auf, und das Team, das ihn gemacht hat, steht noch daneben und kann ihn beheben. Eine Abweichung im Beton hält dagegen alles an, was danach kommt. Teuer wird sie weniger durch das Stemmen als durch die Tage, an denen niemand weiterbauen kann.

Was an der Bodenplatte fürs Holzhaus tatsächlich nicht passt

Hinter einem solchen Stillstand stecken drei Arten von Abweichung: Achsen, Höhe, Einbauteile. Sie treten einzeln auf oder zusammen, und jede hat ihre eigene Ursache und ihre eigene Korrektur.

Die Ecken schließen nicht

Die Wandachsen auf der Platte müssen in drei Punkten mit dem Werksplan übereinstimmen:

• in der Länge jeder Achse,
• im Abstand der Achsen zueinander,
• im Winkel, in dem sie sich treffen.

Eine Platte kann an jeder Kante das richtige Maß haben und trotzdem verzogen sein. Das zeigt erst der Vergleich der Diagonalen. Vorgefertigte Wandelemente schließen an den Ecken nur dann sauber, wenn das Rechteck darunter auch wirklich eines ist. Wo dieses Rechteck liegt, sagen die Diagonalen nicht. Dafür braucht es das Maß zu den Bezugspunkten des Plans.

Die Schwelle liegt nicht auf

Die Oberkante der Platte muss auf der geplanten Höhe liegen und so eben sein, dass die Schwelle über ihre ganze Länge aufliegt. Zwischen Schwelle und Beton gehört, was das Anschlussdetail vorsieht: Abdichtung, Ausgleichsschicht oder beides. Eine schiefe oder wellige Fläche wandert nach oben: Fugen unter der Schwelle, Elemente, die im Stoß nicht bündig stehen, Fenster- und Türöffnungen, die nicht mehr im Lot sind. Auch die Höhenlage zum Gelände zählt, denn von ihr hängt der Spritzwasserschutz am Sockel ab.

Das Rohr steht an der falschen Stelle

Anker, Hülsen, Leerrohre für Strom und Wasser, Abwasseranschlüsse und Durchführungen werden vor dem Betonieren eingelegt. Danach lassen sie sich nur noch durch Bohren oder Stemmen versetzen. Ein Leerrohr, das um eine Wandstärke danebenliegt, steht später mitten im Raum oder unter einer tragenden Wand. Und wie der Sockel gedämmt und angeschlossen wird, entscheidet über eine der Wärmebrücken, die in keiner Bauteilzahl der Wand auftauchen.

Gehört die Bodenplatte zum Bausatz?

Nein, bei einem Bausatz ab Werk ist sie nicht enthalten. So kalkulieren wir auch den Bausatzpreis für die Massivholzhäuser aus unserem Werk in Lettland: Er umfasst die vorgefertigte tragende Struktur, ohne Fundament, Montage, Innenausbau und Haustechnik. Andere Ausbaustufen können das Fundament einschließen. Was im konkreten Fall dazugehört, steht verbindlich im Angebot und im Vertrag.

Beim Bausatz baut die Platte also eine örtliche Firma, nach den technischen Angaben des Herstellers und nach der Statik für das konkrete Grundstück. Genau an dieser Naht entstehen die Fehler aus der Szene oben. Zwei Unternehmen müssen mit denselben Bezugsmaßen arbeiten, und keines sieht die Arbeit des anderen, bevor der Lkw ankommt. Wer bei welcher Ausbaustufe für Fundament, Prüfung und Korrektur einsteht, ist in der Übersicht was bei jeder Ausbaustufe bauseits bleibt aufgeschlüsselt.

Ob unter das Haus eine Bodenplatte, ein Streifenfundament oder ein Keller kommt, entscheiden Bodengutachten, Statik und Ihre Nutzungswünsche. Das ist Sache des Statikers, nicht einer Checkliste. Für die Prüfung vor der Lieferung ändert die Wahl wenig: Jede Auflagerfläche muss in Achsen, Höhe und Einbauteilen zum Werksplan passen. Eine Massivholzwand ist schwerer als die leichte Rahmenwand, die viele vor Augen haben. Welche Gründung sie braucht, ergibt sich aus der Berechnung für Ihr Grundstück.

Wo der Fehler entsteht: bei der Übergabe der Pläne

Die Abweichung im Beton beginnt fast nie im Beton. Sie beginnt in den Unterlagen, nach denen betoniert wurde, und zwar an drei Stellen:

• Beim Planstand. Die Fundamentfirma arbeitet mit einer älteren Fassung, während sich nach der Werksplanung noch eine Innenwand oder eine Türöffnung verschoben hat.
• Beim Maßbezug. Der Werksplan bemaßt auf Achse oder auf Außenkante, die örtliche Firma liest ein anderes Bezugsmaß, und jede Wand rückt um denselben Betrag.
• Bei der Haustechnik. Werden Bad, Küche und Hausanschluss erst nach der Fundamentplanung festgelegt, landen Leerrohre und Abwasser dort, wo man sie beim Betonieren vermutet hat.

Beim Bausatz laufen Fertigung und Fundament parallel. Im Werk entstehen die Elemente nach dem freigegebenen Plan, auf der Baustelle wird zur selben Zeit geschalt und betoniert. Jede Änderung nach der Freigabe muss deshalb beide Seiten erreichen, sonst bauen Werk und Fundamentfirma zwei verschiedene Häuser. Am unangenehmsten ist die Haustechnik, die beim Betonieren noch offen war: Sie lässt sich nicht nachträglich in den Beton planen. Unsere klare Empfehlung lautet deshalb, Bad und Küche festzulegen, bevor die Schalung steht.

Warum ein Plattenfehler mehr Zeit kostet als ein Montagefehler

Einen Montagefehler kann das Team beheben, das ohnehin vor Ort ist. Für einen Plattenfehler muss ein anderes Gewerk zurück auf die Baustelle. Ein falsch gesetztes Element wird gelöst und neu gesetzt, Mannschaft, Werkzeug und Kran stehen bereit.

Eine Abweichung im Beton verlangt Bohren, Stemmen, Ausgleichen oder neue Anker. Je nach Befund muss der Statiker die Korrektur freigeben. Erst danach geht die Montage weiter.

Dazu kommt, dass ein Bausatz als Paket ankommt. Solange die Platte korrigiert wird, müssen die Elemente geschützt gelagert werden, Kran und Montageteam werden neu disponiert, alle Folgegewerke rutschen nach hinten. Ein vorgefertigtes Element ist nach Plan gefertigt. Einer anders gebauten Platte passt es sich nicht an.

Je später die Abweichung auffällt, desto mehr hängt an ihr. Wird sie vor der Lieferung am ausgehärteten Beton entdeckt, klären Sie die Korrektur mit der Fundamentfirma. Am Liefertag hängen zusätzlich Kran, Transport und Montagetermin daran.

Die Messung bekommt einen eigenen Termin

Ein guter Ablauf setzt die Messung der Platte als festen Termin zwischen Betonieren und Lieferung und benennt eine Person, die dafür verantwortlich ist. Beim Bausatz sind das in der Regel Sie selbst oder Ihre örtliche Bauleitung. Bei einem Massivholzhaus aus vorgefertigten Wandelementen beruhen Fundamentplan und Werkszuschnitt auf denselben Maßen. Jeder Fehler in dem einen zeigt sich am anderen.

Vor dem Betonieren

Der Fundamentplan entsteht aus den technischen Angaben des Herstellers und trägt Planstand und Datum. Bevor der Beton kommt, werden Anker, Leerrohre, Abwasser und Durchführungen in der Schalung gegen diesen Plan gemessen und mit Maßband im Bild fotografiert. Nach dem Betonieren belegen diese Fotos, wo die Teile eingelegt wurden. Sie ergänzen die Messung an der fertigen Platte, ersetzen sie aber nicht.

Die Toleranzen gehören schriftlich in den Auftrag an die Fundamentfirma. In Deutschland regelt DIN 18202 in der jeweils gültigen Fassung Maßtoleranzen im Hochbau, darunter Abweichungen bei Längen, Winkeln und Ebenheit. Für die Montage vorgefertigter Holzelemente können engere Werte nötig sein, als die Norm sie nennt. Ob und welche, steht in den technischen Unterlagen des Herstellers.

Nach dem Betonieren

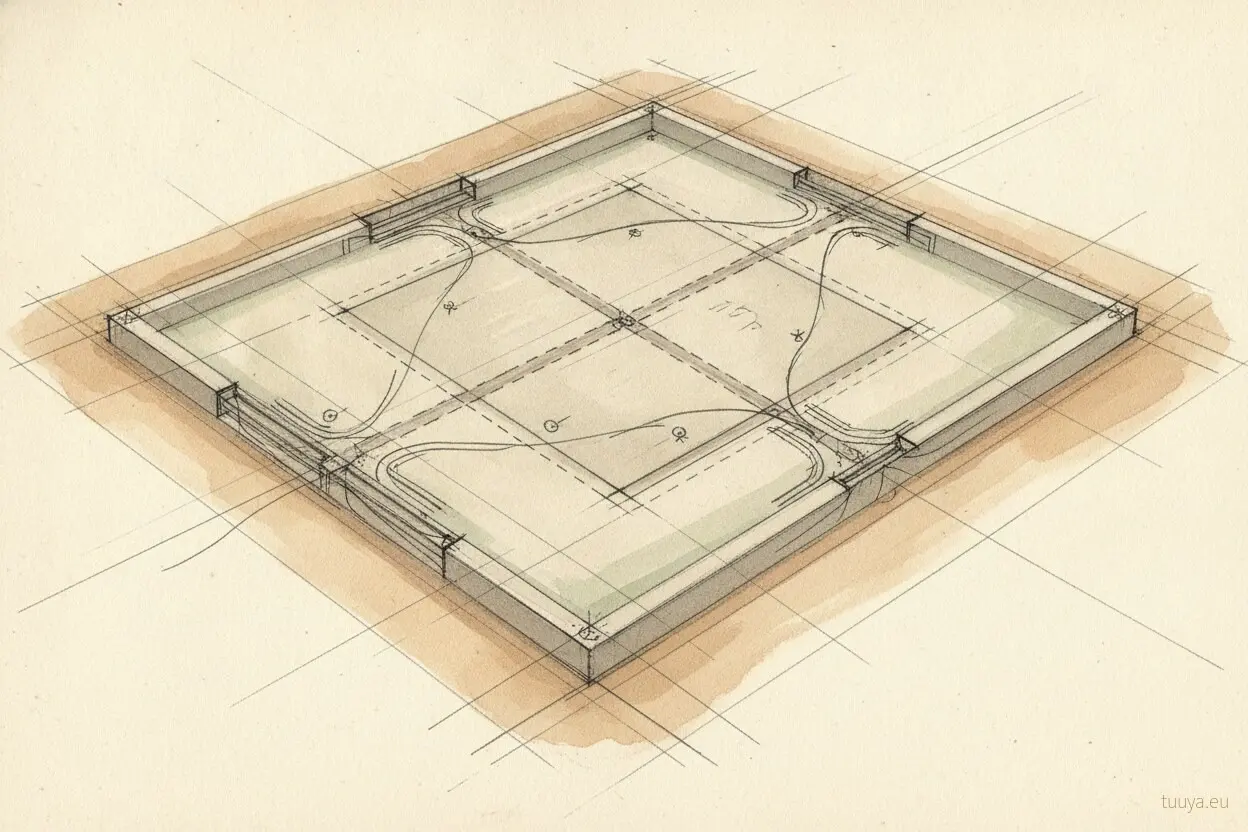

Gemessen wird an der fertigen Platte, mit so viel Abstand zum Liefertermin, dass eine Korrektur noch hineinpasst. Auf das Protokoll gehören:

• die Wandachsen und ihr Maß zu den Bezugspunkten,
• beide Diagonalen,
• die Höhe an mehreren Punkten unter den Wandachsen,
• die Lage aller sichtbaren Einbauteile.

Ob die Bauleitung misst oder ein Vermesser, ist zweitrangig, solange das Ergebnis protokolliert wird. Legen Sie die Messung vor die Abnahme der Fundamentarbeiten. Ein vorher dokumentierter Mangel lässt sich mit der ausführenden Firma deutlich einfacher klären.

Maßhaltig heißt noch nicht montagebereit. Bevor die Elemente kommen, müssen auch Abdichtung, Auflagerflächen und Sockelanschluss so weit vorbereitet sein, wie es die freigegebene Planung vorsieht.

Was Sie vor der Lieferfreigabe auf der Platte nachmessen

Für die Prüfung brauchen Sie Fundamentplan, Nivelliergerät und Maßband, und am besten die Firma, die die Platte gebaut hat, gleich mit dazu.

• Arbeitet die Fundamentfirma mit dem aktuellen, datierten Planstand aus den technischen Unterlagen des Herstellers?
• Auf welche Bezugslinie beziehen sich die Maße im Plan, Achse oder Außenkante, und hat die Fundamentfirma dieselbe verwendet?
• Stimmen die Diagonalen der Platte, nicht nur die Kantenlängen?
• Liegt die Oberkante an allen Messpunkten auf der geplanten Höhe, und ist die Ebenheit unter den Wandachsen geprüft?
• Wurden Anker, Leerrohre, Abwasser und Durchführungen vor dem Betonieren gegen den Plan gemessen und fotografiert?
• Welche Toleranzen sind mit der Fundamentfirma schriftlich vereinbart, und passen sie zu den Vorgaben des Herstellers?
• Wer misst, wer unterschreibt das Protokoll, und wer beauftragt eine Korrektur, wenn etwas abweicht?
• Bleibt zwischen Messtermin und Liefertermin genug Zeit, um eine Korrektur auszuführen?

Schicken Sie das unterschriebene Messprotokoll an den Hersteller, bevor Sie den Liefertermin bestätigen.
