Pamatu izbūve koka mājai: dārgākā kļūda rodas pirms kravas

Kravas mašīna ar sienu paneļiem stāv pie vārtiem, celtnis jau ir izlicis balstus, un montāžas brigādes vadītājs otro reizi iet gar pamatu malu ar mērlenti. Viens stūris neiznāk taisns. Garākā mala vienā galā ir augstāka nekā otrā. Kanalizācijas caurule iznāk tieši tur, kur pēc rasējuma jāstāv starpsienai. Šajā brīdī pamatu izbūve, kas vēl vakar skaitījās pabeigta, sāk diktēt visas mājas termiņu.

Tā var gadīties ar jebkuru rūpnīcā izgatavotu koka mājas komplektu, ja māju pasūtāt ražotājam, bet pamatus uzticat vietējai brigādei. Tas nenozīmē, ka kāds strādājis pavirši. Divas puses strādāja pēc viena rasējuma, tikai ne pēc vienas un tās pašas versijas vai ne no viena un tā paša atskaites punkta.

Pamati neatbilst ražotāja rasējumam: ko darīt pirms montāžas

Neturpiniet montāžu vietā, kur pamati nesakrīt ar rasējumu. Vispirms neatbilstību izmēra, un tikai tad kāds drīkst sākt domāt par risinājumu. Siena, kas uzlikta uz greizas vai nepareizā augstumā izbūvētas pamatu malas, kļūdu neizlabo, tā kļūdu iebūvē konstrukcijā.

Pierakstiet, kas tieši nesakrīt:

• asis un diagonāles;
• augstuma atzīmes vietās, kur balstīsies sienas;
• ieliekamo detaļu novietojums;
• komunikāciju ievadu novietojums.

Nofotografējiet katru mērījumu tā, lai kadrā būtu redzams mērinstruments, un nosūtiet materiālu vienlaikus ražotājam un pamatu projekta autoram.

Ražotājam vajag mērījumus pret rasējuma asīm, jo paneļu izmēri ir fiksēti jau rūpnīcā. Kā labot, izlemj tie, kas atbild par konstrukciju: pamatu projektētājs kopā ar ražotāja inženieri. Dažas neatbilstības var novērst objektā, citām vajag pārbūvēt pamatu fragmentu. Pēc acumēra to neizšķir neviens, arī pieredzējis brigadieris ne.

Vienu rasējumu lasa divās vietās

Rūpnīca izgatavo paneļus pēc ražotāja rasējuma. Pamatu brigāde būvē pēc tā, kā šo informāciju saprata, un dažkārt pieliek klāt savus ierastos risinājumus. Uz papīra tas ir viens dokuments, dabā divas interpretācijas.

Rūpnīcā izgatavotos MHM un CLT (šķērslīmētā koka) paneļos ailas, savienojumu vietas un kanāli ir izveidoti jau pirms piegādes. Nesošu paneli objektā pamatu kļūdai patvaļīgi nepielāgo: katru izmaiņu vispirms saskaņo ar ražotāju un būvkonstrukciju projektētāju. Pamatu kļūda nekur nepazūd, tā parādās pirmajā sienā, kas netiek savā vietā.

Montāžas kļūdas uzvedas citādi. Tās var pamanīt, salīdzinot ar montāžas instrukciju: ja panelis nolikts ne savā vietā vai otrādi, brigāde to var uzstādīt no jauna tā, kā instrukcijā paredzēts. Ja ar to nepietiek, tālāko rīcību saskaņo ar ražotāju. Pamatu kļūdai tik vienkāršas izejas nav: betons ir sacietējis, un hidroizolācija var būt jau uzklāta.

Kur kļūda sākās: pamatu izbūve pēc nepilnīgas informācijas

Kļūda sākas brīdī, kad tehniskā informācija pāriet no ražotāja pie pamatu brigādes un pa ceļam pazaudē kādu detaļu. Pamati var būt izlieti rūpīgi pēc tā, kas bija uz brigādes galda. Tikai uz galda nebija visa vajadzīgā vai bija novecojusi rasējuma versija.

• Atskaites punkts: ražotāja rasējums dod izmērus pa asīm, bet brigāde nosprauž pēc pamatu ārmalas, vai otrādi.
• Augstuma atzīmes: nulles atzīme piesaistīta citam punktam nekā tam, pret kuru rēķināts komplekts.
• Ieliekamās detaļas: tās ir ražotāja rasējumā, bet nav pārnestas uz pamatu darba rasējumu.
• Komunikāciju ievadi: ūdens un elektrības ievadi un kanalizācijas izvads novietoti pēc plānojuma, kas vēlāk mainījās.
• Vairākas versijas: objektā apgrozās divi rasējumi ar vienu nosaukumu un dažādiem datumiem.

Pamatu veids pats šo kļūdu nerada. Skrūvpāļi ar siju vai režģogu uz galvām, lentveida pamati un pamatu plātne katrs var būt uzbūvēts precīzi vai ar nobīdi. Koka mājai var derēt jebkurš no tiem. Kurš vajadzīgs jums, nosaka grunts, ēkas slodzes un projekts, un izvēli starp skrūvpāļiem un betona pamatiem esam aplūkojuši atsevišķi. Šis lēmums sākas ar grunts izpēti un plānojumu, nevis ar mājas komplektu.

Kas pamatu kļūdu padara dārgāku

Jo vēlāk kļūdu atrod, jo dārgāks ir labojums. Neatbilstība, kas izmērīta pirms betonēšanas, ir labojums veidņos. Pēc betonēšanas tā kļūst par atsevišķu būvdarbu ar savu risinājumu un savu laiku.

Nākamā robeža ir hidroizolācija un apbēršana. Kad pamatu sāni ir nosegti un grunts atbērta, kļūdai piekļūt ir grūtāk, un labojums var sabojāt jau izbūvēto hidroizolāciju.

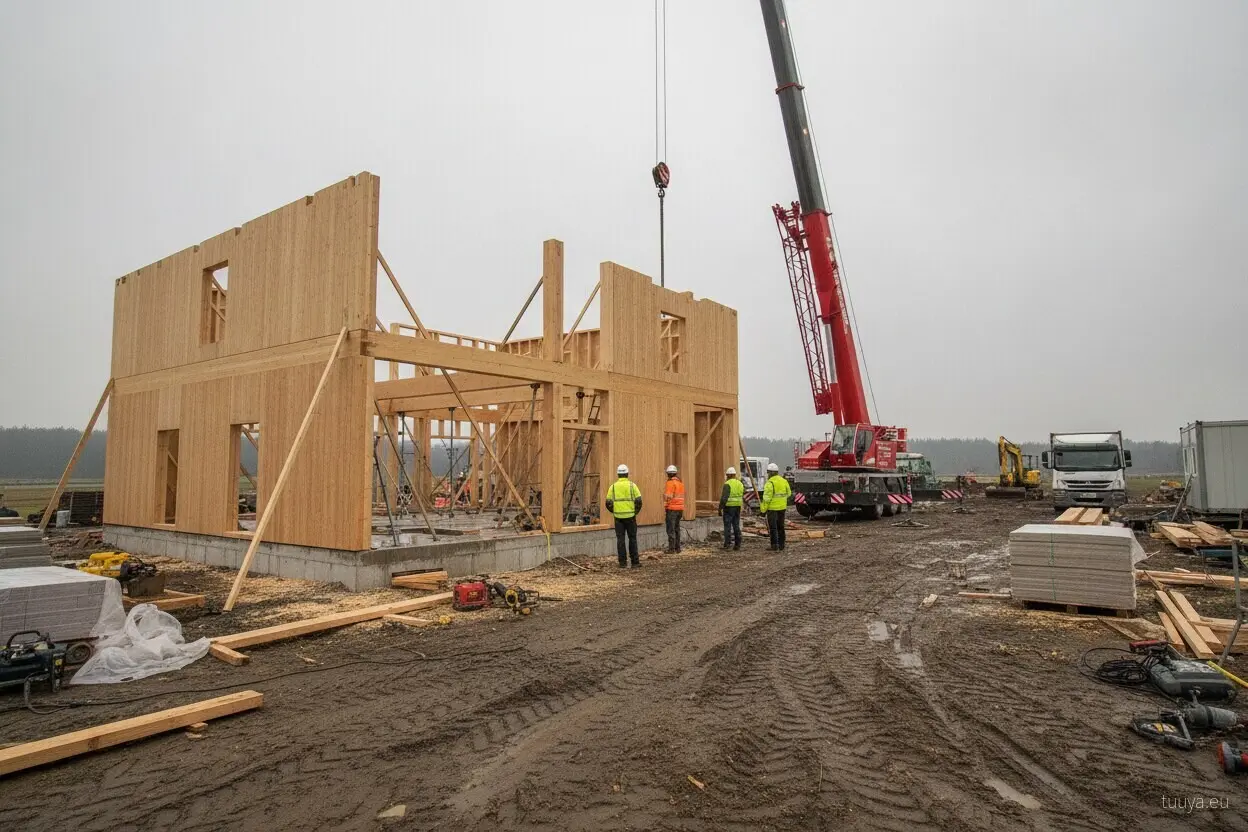

Sliktākais brīdis ir kravas diena. Celtnis un montāžas brigāde ir pasūtīti, paneļi ir objektā, un tie jāuzglabā un jāpasargā no mitruma, kamēr pamatus labo. Nauda par pārbūvi ir tā daļa, ko redz rēķinā. Mūsu pieredzē lielāks zaudējums ir laiks: izlabotam betonam jāiegūst stiprība, un visi nākamie darbi pārbīdās.

No ražotāja puses tas izskatās vienkārši. Kamēr paneļi vēl ir rūpnīcā, izmērīta neatbilstība ir saruna par to, ko un kā labot. Kad paneļi ir izkrauti, saruna ir par to, kur tos novietot un cik ilgi tie var gaidīt.

Kas jāpārbauda pamatiem pirms piegādes dienas

Pirms piegādes dienas pamatus salīdzina ar ražotāja rasējumu punktu pa punktam. Pārbaudei ir jēga tikai tad, ja tās rezultāts nonāk pie ražotāja, pirms tiek apstiprināta kravas diena. Ja tas paliek brigādes telefonā, ražotājam šīs pārbaudes nav bijis.

Ģeometrija un horizontālā plakne

Asis un ārējos izmērus mēra pret rasējumu, taisnos leņķus pārbauda ar diagonālēm: taisnstūrī tām jābūt vienādām. Kur šis taisnstūris atrodas, diagonāles neparāda: to rāda izmēri no rasējuma atskaites punkta. Horizontālo plakni mēra ar nivelieri tieši tajās vietās, kur balstīsies sienas, un salīdzina ar rasējumā norādītajām augstuma atzīmēm.

Betona konstrukciju izpildi, arī izmēru pielaides, aptver standarts LVS EN 13670. Kuras pielaides attiecas uz jūsu pamatiem, nosaka projekts un ražotāja rasējums, un pašu standartu vērts pārbaudīt tā aktuālajā redakcijā.

Brigādes pašpārbaude ir labāka nekā nekas, bet mērnieka izpildmērījumu var tieši salīdzināt ar rasējumu. Ražotājam tas ir skaidrāks dokuments nekā fotogrāfiju sērija.

Ieliekamās detaļas un komunikāciju ievadi

Ieliekamās detaļas, ja projekts tās paredz, pārbauda pēc skaita, vietas un augstuma. Pēc betonēšanas to pārvietošana ir atsevišķs darbs. Komunikāciju ievadus salīdzina ar pēdējo plānojuma versiju: caurulei jāiznāk telpā, kur tā paredzēta, un ārpus sienu līnijām.

Šeit dārgi var izmaksāt nesaskaņota plānojuma izmaiņa. Ja pēc pamatu nospraušanas pārcēla vannasistabu vai virtuvi, rūpnīca paneļus gatavo jau pēc jaunā plānojuma, bet caurules betonā paliek vecajās vietās.

Pamatu hidroizolācija un cokols

Pamatu hidroizolācija samazina risku, ka koka konstrukcija uzsūc mitrumu no pamatiem un grunts. Horizontālā kārta starp pamatiem un koka daļu pārtrauc kapilāro mitrumu, vertikālā sargā pamatu sānus no grunts mitruma un gruntsūdens. Konkrētais risinājums atkarīgs no pamatu veida, grunts apstākļiem un projekta.

Cokols attālina koka daļu no zemes, lietus šļakatām un sniega. Tā augstumu nosaka projekts. Pārbaudiet arī, kāds būs zemes līmenis pēc labiekārtošanas, jo uzbērts celiņš vai zāliens cokolu pazemina.

Pamati, kuru izmēri sakrīt ar rasējumu, vēl nav montāžai gatavi pamati. Pirms paneļu piegādes arī hidroizolācijai, sienu balstvirsmām un cokola mezglam jābūt sagatavotiem tā, kā paredz saskaņotais projekts.

Kas atbild par pamatiem: komplekts, slēgtais kontūrs vai līdz atslēgai

Kas atbild par pamatiem, nosaka līgums. Ja pamatu izbūve nav iekļauta piegādes apjomā, tā ir jūsu darbs un jūsu izmaksas neatkarīgi no tā, vai pērkat komplektu, slēgto kontūru vai māju līdz atslēgai. Līdz ar apjomu mainās kas cits: kurš koordinē pārbaudi un labojumus. Arī to vajag ierakstīt līgumā.

Ja pasūtāt komplektu un līgumā nav noteikts citādi, koordinators esat jūs. Ražotājs dod rasējumu un atbild uz jautājumiem, bet pamatu pieņemšanu, izpildmērījumu un saziņu starp brigādi un rūpnīcu organizējat jūs vai tas, kam šis pienākums noteikts līgumā, piemēram, galvenais būvdarbu veicējs vai būvuzraugs.

Ja pasūtāt slēgto kontūru, tas ir, ēku ar noslēgtu ārējo čaulu, vai māju līdz atslēgai, montāžas pusei ir iemesls pamatus pieņemt pirms darba sākuma: tā atbild par to, kas uz tiem tiks uzbūvēts. Ja pamatu izbūve šajā pasūtījumā nav iekļauta, pamatus tomēr būvē brigāde, ar kuru līgums ir jums. Tāpēc abos līgumos jābūt ierakstītam, pēc kāda rasējuma pamatus pieņem un kurš maksā, ja tie neatbilst.

Pirms izvēlaties, kādā apjomā pasūtīt koka mājas komplektu, noskaidrojiet, ko katrs piegādes apjoms ietver cenā. Pamatu koordināciju piedāvājumā viegli palaist garām, jo atsevišķas rindas tai var nebūt.

Kā labi organizēta pamatu izbūve kļūdu novērš

Labi organizēta pamatu izbūve balstās uz vienu dokumentu, pret kuru mēra visi. Pārējais ir secība, ko neizlaiž:

1. Brigāde saņem ražotāja rasējumu ar asīm, augstuma atzīmēm, ieliekamajām detaļām un ievadiem, un visas iepriekšējās versijas ir skaidri atzīmētas kā nederīgas.
2. Pirms betonēšanas pamatu brigāde un ražotājs īsā sarunā vienojas par atskaites punktu un nulles atzīmi.
3. Pēc betonēšanas, bet pirms hidroizolācijas un apbēršanas, mērnieks veic izpildmērījumu.
4. Uzmērījumu nosūta ražotājam salīdzināšanai, un ražotājs atbild rakstiski.
5. Tikai pēc tam apstiprina kravas dienu.

Kravas dienai piesaista montāžas brigādi un celtni. Mērnieka uzmērījumu pirms tās apstiprināšanas var ieplānot, celtņa un brigādes dīkstāvi nevar. Uzmērījuma nosūtīšana ražotājam gan vēl nav pamatu pieņemšana: ražotājs salīdzina izmērus ar savu rasējumu, bet pamatus pieņem līgumā noteiktā puse.

Ko pārbaudīt un pajautāt pirms kravas dienas

Nosūtiet šos jautājumus pamatu brigādei jau pirms betonēšanas un pēdējo reizi pārskatiet tos kopā ar izpildmērījumu.

• Vai pamatu brigāde strādāja pēc ražotāja rasējuma pēdējās versijas, un kāds ir tās datums?
• Vai asis, ārējie izmēri un diagonāles sakrīt ar rasējumu?
• Vai augstuma atzīmes vietās, kur balstīsies sienas, atbilst rasējumam, un pret kuru nulles atzīmi tās mērītas?
• Vai ieliekamās detaļas ir paredzētajā skaitā, vietās un augstumā?
• Vai ūdens un elektrības ievadi un kanalizācijas izvads iznāk telpās pēc pēdējā plānojuma un ārpus sienu līnijām?
• Vai horizontālā un vertikālā hidroizolācija ir izbūvēta pēc projekta, pirms pamati tiek apbērti?
• Vai cokola augstums saglabāsies arī pēc labiekārtošanas?
• Vai izpildmērījums ir nosūtīts ražotājam un vai ir saņemta rakstiska atbilde, pirms apstiprināta kravas diena?
• Kurš pēc līguma pieņem pamatus un kurš maksā par labojumu, ja tie neatbilst rasējumam?
