Brettsperrholz-Decke: der Lagenaufbau entscheidet, nicht die Dicke

Eine Position wie „160 mm Brettsperrholz“ beschreibt noch kein Bauteil. Ob daraus eine tragfähige Brettsperrholz-Decke wird, entscheiden Lagenzahl, Lagenrichtung, Spannrichtung und Auflagersituation. Die Dicke allein beschreibt einen Materialpreis.

• Brettsperrholz (CLT) ist ein flächiges Massivholzelement aus kreuzweise miteinander verklebten Brettlagen, üblich mit ungerader Lagenzahl: drei, fünf, sieben oder mehr.
• Brettsperrholz fällt unter die Produktnorm EN 16351. Für das konkrete Produkt und seine Verwendung sind zusätzlich die jeweils geltenden produktspezifischen Nachweise, etwa eine ETA, zu prüfen.
• Die Tragwerksplanung läuft nach Eurocode 5 (EN 1995), die Heißbemessung nach EN 1995-1-2. Feuchteschutz, Schallschutz und Luftdichtheit sind durch die statischen Regeln des Eurocode 5 nicht abgedeckt und brauchen je nach Bauteil eigene bauphysikalische Nachweise.
• Brettschichtholz (BSH, EN 14080) und die Massiv-Holz-Mauer (MHM) sind andere Produkte: BSH ist ein stabförmiger Träger, MHM eine mit Aluminium-Rillennägeln gefügte Wand ohne Verklebung.
• Die praktischen Grenzen setzen Pressenbreite und Werksformat, Transport- und Zufahrtsmaße, der Rollschub in den Querlagen, Verformung und Schwingung sowie die Kraftübertragung in den Anschlüssen.

Lagenaufbau und Lagenzahl: was die Kreuzlagen leisten

Die kreuzweise Verklebung macht aus einem Stapel Bretter eine Platte. Die Hauptrichtungen benachbarter Lagen sind in der Regel um 90 Grad zueinander gedreht. Der gekreuzte Lagenaufbau ermöglicht einen Lastabtrag in zwei Plattenrichtungen; wie stark diese zweiachsige Plattenwirkung im konkreten Bauteil angesetzt werden kann, hängt von Lagenaufbau, Auflagerung und statischem Modell ab.

Bei üblichen Lagenaufbauten liefern die Decklagen den größten Anteil an der Biegesteifigkeit in ihrer Hauptrichtung. Eine Platte spannt bevorzugt in Richtung ihrer äußeren Lagen; ein zweiachsiger Lastabtrag lässt sich bei Auflagerung auf mehreren Seiten ansetzen, sofern die Statik ihn für das konkrete Feld nachweist. Wer die Spannrichtung nicht selbst in den Grundriss einträgt, überlässt sie der Werkplanung und wundert sich später über die Lage der Stöße.

Die Querlagen bringen zwei Effekte mit. Quellen und Schwinden in der Plattenebene fallen geringer aus als bei einem Bauteil aus gleichgerichteten Lamellen. Zugleich sind genau diese Querlagen die empfindliche Stelle bei Schub quer zur Faser, dem Rollschub. Besonders relevant wird das häufig an Auflagern, an Ausklinkungen und unter konzentrierten Lasten.

Formate, Dicken und Transportmaße von Brettsperrholz

Das verfügbare Plattenformat ist eine Werkseigenschaft, keine Materialeigenschaft. Breite und Länge folgen Presse und Fertigungslinie des liefernden Werks. Die zweite Grenze setzt der Weg dorthin: Straßentransport, Zufahrt, Wendemöglichkeit, Kranstellung auf dem Grundstück.

Für den Entwurf heißt das, Achsraster, Deckenfelder und Elementstöße früh gegen das Formatangebot des vorgesehenen Werks zu legen, bevor der Grundriss festgezurrt ist. Ein Raster jenseits der Elementbreite ist kein Fehler. Es kostet zusätzliche Fugen, Verbindungsmittel und Montagezeit, und diese Positionen stehen im Angebot getrennt vom Quadratmeterpreis der Platte.

Parameter	Wovon er abhängt	Wann er zu klären ist
Lagenzahl und Lagenaufbau	Spannweite, Lasten, Öffnungen	Vorentwurf, gemeinsam mit der Statik
Plattenformat, Breite und Länge	Presse und Fertigungslinie des Werks	vor der Festlegung des Achsrasters
Transportmaß	Straßentransport, Genehmigungen, Zufahrt	vor der Bestellung der Elemente
Sichtqualität der Oberfläche	herstellerdefinierte Oberflächenklassen	Ausschreibung und Leistungsverzeichnis
Verbindungsmittel und Anschlüsse	Kräfte im Knoten, Nachweisbarkeit	Ausführungsplanung
Aufbau über und unter der Platte	Schall- und Brandschutzanforderung des Bauteils	mit dem jeweiligen Nachweis

Brettsperrholz-Decke: Spannweite, Schwingung und Auflager

Nicht die Bruchlast begrenzt eine Brettsperrholz-Decke im Wohnungsbau, sondern die Gebrauchstauglichkeit: Durchbiegung und Schwingungsverhalten. Beide Größen werden stark von der Spannweite beeinflusst. Was im Einzelfall maßgebend wird, zeigt erst die Berechnung des Feldes.

Das Schwingungsverhalten hängt am gesamten Deckenaufbau. Estrich, Schüttung, Trennlagen und die Steifigkeit der Auflager gehen ins Ergebnis ein. Eine Deckenplatte lässt sich deshalb nicht isoliert beurteilen, sondern nur als Bauteil mit allen Schichten.

Am Auflager können Pressung quer zur Faser und Rollschub zu maßgebenden Nachweisen werden. Auskragende Platten, Treppenöffnungen und Ausklinkungen an Unterzügen verlangen dort eine gesonderte Betrachtung, die eine lokale Verstärkung oder eine größere Auflagertiefe erforderlich machen kann.

Schall- und Brandschutz werden über den kompletten Aufbau geführt. Die nackte Platte ist darin eine Schicht von mehreren. Eine sichtbare Holzuntersicht ist Randbedingung dieses Nachweises und keine Frage der Oberflächenoptik.

Bemessungsbestimmende Nachweise, Bauteil für Bauteil

Welcher Nachweis die Bemessung am Ende bestimmt, hängt am konkreten Projekt und gehört in die Statik. Häufige Konstellationen, die keine Berechnung ersetzen:

Bauteil	Was die Bemessung häufig bestimmt
Decke mittlerer Spannweite	Durchbiegung und Schwingung
Kurze Decke mit hoher Last	Schub und Rollschub in den Querlagen
Auskragung	Verformung und Verankerung der durchlaufenden Platte
Wandscheibe im mehrgeschossigen Bau	Aussteifung, Anschluss- und Ankerkräfte
Wand im wenig geschossigen Wohnhaus	selten die Tragfähigkeit, eher Bauphysik und Ausbau

Im Brandfall bildet sich an der beflammten Oberfläche eine Kohleschicht, hinter der sich der verbleibende Querschnitt deutlich langsamer erwärmt; die Heißbemessung erfolgt nach dem Brandschutzteil des Eurocode 5. Bei verklebten CLT-Produkten ist außerdem das Verhalten der Klebefugen nach den produktspezifischen Nachweisen des Herstellers zu berücksichtigen.

Scheibenwirkung: Aussteifung mit Wand- und Dachelementen

Wand- und Dachelemente aus Brettsperrholz können als aussteifende Scheiben wirken und Wind- sowie sonstige Horizontallasten in die Gründung führen. Die Scheibe nimmt die Kräfte in ihrer Ebene auf. Maßgebend für den Nachweis werden dabei meist nicht die Platten, sondern die Elementfugen, Verbindungsmittel, Zuganker und Auflagerpunkte.

Wie groß der zulässige Öffnungsanteil einer aussteifenden Wand sein kann, ergibt sich aus dem Aussteifungskonzept des gesamten Gebäudes und dem Nachweis der Anschlüsse. Aus der Plattendicke folgt keine Freigabe für eine Fensterfront, und aus dem Argument, eine Wand trage ohnehin wenig vertikale Last, erst recht nicht. Das wird Bauteil für Bauteil gerechnet.

In der Fertigung schlägt sich das in der Stückliste nieder. Winkel, Schrauben und Zuganker sind bei stark ausgesteiften Geschossen ein spürbarer Kostenblock, und sie entstehen aus der Statik, nicht aus dem Wandmaterial.

Abgrenzung zu Brettschichtholz und MHM

Brettschichtholz (BSH) ist ein stabförmiges Bauteil aus faserparallel verklebten Lamellen nach EN 14080. Es liefert Träger, Stützen und Binder, keine Flächen. Wer im Leistungsverzeichnis BSH schreibt und eine Platte meint, bestellt das falsche Produkt. Für die Trägerfrage selbst zählt, wann Brettschichtholz und wann Stahl die vernünftige Wahl ist.

Die Massiv-Holz-Mauer (MHM) ist ein Wandsystem aus profilierten Brettlagen, die mit Aluminium-Rillennägeln verbunden werden, also ohne Leim. Anderes Produkt, andere Formate, andere Einsatzgrenzen. Die Gegenüberstellung der drei Bauweisen liefert der Systemvergleich von Holzrahmenbau, Brettsperrholz und MHM.

Grenzen: wo Brettsperrholz mehr kann, als das Projekt abruft

Die zweiachsige Plattenwirkung ist eine der wesentlichen konstruktiven Stärken von Brettsperrholz, und sie wird nicht in jedem Bauteil gebraucht. Bei einem ein- oder zweigeschossigen Haus mit kurzen Deckenspannweiten, regelmäßigen Öffnungen und ohne Auskragungen wird ein Teil dieser konstruktiven Möglichkeiten nicht genutzt. Bezahlt werden diese Möglichkeiten trotzdem.

Klar auf der Habenseite steht das Material dort, wo Flächen tragen müssen:

• große stützenfreie Deckenfelder
• Auskragungen und durchlaufende Platten
• hohe Öffnungsanteile in aussteifenden Wänden
• mehrgeschossige Bauten mit Deckenscheiben und konzentrierten Ankerkräften

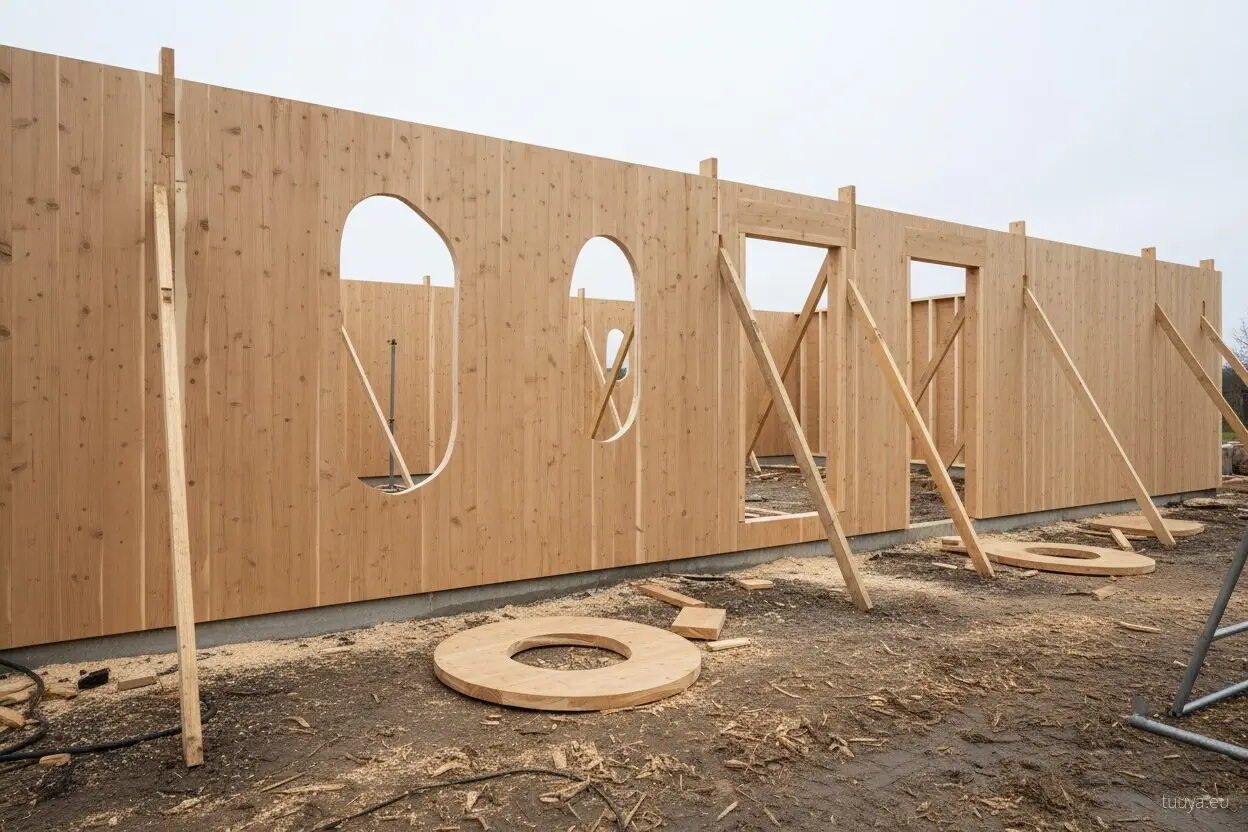

Dazu kommt der Vorfertigungsgrad: Öffnungen, Aussparungen und Installationskanäle kommen fertig abgebunden auf die Baustelle.

Wir fertigen beide massiven Systeme, MHM und CLT, und entscheiden deshalb bauteilweise, nicht als Glaubensfrage. Bei einem Massivholzhaus mittlerer Größe ist eine gemischte Lösung häufig die nüchterne Antwort: Wände in dem System, das zu Bauphysik und Budget passt, Decken, Dachscheiben und auskragende Bauteile in Brettsperrholz.

In die Ausschreibung gehört daher mehr als eine Dicke in Millimetern:

• Lagenaufbau und Lagenzahl
• Spannrichtung der Decklagen
• Sichtqualität nach der Oberflächenklasse des Herstellers
• Formatlimit des liefernden Werks
• Anschluss- und Verbindungskonzept

Wer das Bauteil so beschreibt, bekommt Angebote, die sich vergleichen lassen.
