CLT paneļi: kas ir deklarēts un kas jāapstiprina projektā

CLT paneļi ir produkts ar divu veidu sākotnējiem datiem: ražotāja ziņām par ražošanas iespējām (lielākais izmērs, biezumi, termiņš) un produkta pasē norādītām īpašībām (lamelu klase, mitrums piegādes brīdī). Pases vērtības var ierakstīt rasējumā uzreiz, bet ražošanas iespējas nosaka, kādu paneli vispār var pasūtīt. Vienas ugunsizturības klases, kas derētu jebkuram CLT panelim, šajos datos nav: ugunsizturību, mezglus un slāņojumu rasējumā ieraksta tikai tad, kad tie ir pamatoti konkrētajā projektā. Mēs ražojam gan līmētu CLT (šķērslīmēto koku), gan MHM paneļus bez līmes, tāpēc tālāk abas sistēmas salīdzinām vienā tabulā.

CLT pamatdati. Lamelu klase un mitrums ir produkta pases vērtības, bet biezumi, lielākais izmērs un termiņš ir ražotāja ziņas par ražošanas iespējām:

• Produkts: CLT, kārtas savstarpēji salīmētas.
• Koksne: priede un egle.
• Lamelu stiprības klase pēc produkta pases: C24.
• Mitrums piegādes brīdī: 12 ± 2 %.
• Biezums: no 60 līdz 350 mm.
• Maksimālais paneļa izmērs: 3,5 × 16 m.
• Ražošanas termiņš: orientējoši viens līdz divi mēneši.
• Ugunsizturība: vienas klases visiem paneļiem nav, to pamato konkrētai konstrukcijai.
• Konstrukciju aprēķins: 5. Eirokodekss (EN 1995); kurš standarta izdevums piemērojams jūsu objektam, pārbaudiet spēkā esošajos normatīvos.

CLT paneļi: izmēri un biezumi, ko līnija spēj izgatavot

Maksimālais CLT paneļa izmērs ir 3,5 × 16 m, biezums no 60 līdz 350 mm. Tās ir ražošanas robežas: tās neliecina par to, vai šāda garuma paneli var atvest un uzmontēt jūsu objektā.

Biezumu neizvēlas pēc kataloga. To nosaka:

• laidums;
• slodze;
• ugunsizturības prasība;
• pārsegumos arī svārstību kritērijs.

Vienu un to pašu kopējo biezumu var salikt dažādos slāņojumos, un katram būs cits stingums galvenajā un šķērsvirzienā. Būvkonstrukciju projektētājs kārtu skaitu un biezumu fiksē kopā ar ražotāju.

Paneļa dalījumu vērts izvērtēt arī pēc atgriezumiem, kas paliek pēc ailu izgriešanas. Reizēm liela aila vienā garā panelī ir racionālāka nekā divi paneļi ar šuvi tieši virs ailas. Reizēm otrādi. To noskaidro, pirms fasādes ritms ir nofiksēts, nevis pēc.

Šķērslīmētā koka klase, koksne un mitrums

Lamelu stiprības klase pēc produkta pases ir C24, koksne priede un egle. Paneļa aprēķina vērtības, piemēram, stingumu abos virzienos, ņemiet no produkta dokumentācijas. Atvasināt tās tikai no lamelu klases nav pareizi.

Mitrums piegādes brīdī ir 12 ± 2 %. Šķērsām līmētās kārtas ierobežo izmēru maiņu paneļa plaknē. Biezuma virzienā mitruma svārstības izpaužas vairāk, tāpēc šuvēm un pievienojumiem pie citiem materiāliem paredz pielaidi.

Deklarētais mitrums attiecas uz piegādes brīdi. Pēc tam to nosaka tas, kā paneli glabā un sedz objektā. Aizsardzību pret nokrišņiem uzglabāšanas un montāžas laikā ierakstiet būvdarbu organizēšanas dokumentos.

Līmes šuves var ietekmēt paneļa tvaika caurlaidību salīdzinājumā ar bezlīmes paneli. Tas nenozīmē, ka bezlīmes panelis pats par sevi dod labāku mitruma režīmu: to nosaka visa sienas vai jumta sastāvs. Tāpēc mitruma režīmu pārbauda visam sastāvam kopā ar siltumizolāciju un apdari, ņemot vērā vietējo klimatu.

CLT un MHM: divas masīvkoka paneļu sistēmas, divas specifikācijas

Abi ir masīvkoka paneļi, bet specifikācijā tie ir atšķirīgi produkti ar savu tehnisko pamatojumu, savienojumiem un ražošanas izmēriem. CLT kārtas ir salīmētas. MHM sistēmā 23 mm dēļu kārtas ir sastiprinātas ar rievotām alumīnija naglām, līmes nav.

Parametrs	CLT	MHM
Kārtu savienojums	līme	rievotas alumīnija naglas, bez līmes
Kārtas materiāls	dēļu lamelas; stiprības klase C24, kārtas biezums pēc slāņojuma	dēļi; kārtas biezums 23 mm, stiprības klase pēc produkta dokumentācijas
Tehniskais pamatojums	produkta pase	Eiropas tehniskais novērtējums ETA-13/0801
Biezums	no 60 līdz 350 mm	11,5; 16,0; 20,5; 25,0; 29,5; 34,0 cm (5 līdz 15 kārtas)
Maksimālais paneļa izmērs	3,5 × 16 m	3,25 × 6,00 m
Blīvums	pēc produkta dokumentācijas	ap 480 kg/m³
Siltumvadītspēja λ	pēc produkta dokumentācijas	0,094 W/(m·K) testos, 0,11 W/(m·K) aprēķinos
Ugunsizturības klasifikācijas ziņojums	mūsu CLT paneļiem nav; MHM rezultāts nav pārnesams	REI 45 sienai 112 mm, 5 kārtas; spēkā ziņojumā norādītajā piemērošanas jomā, ziņojums nav tipa apstiprinājums vai produkta sertifikāts

Vienas sistēmas vērtības otrai nepiemēro. Savienotājlīdzekļi, aprēķina vērtības un pierādījumi katrai ir savi. Garā sienā MHM maksimālais izmērs nozīmē vairāk paneļu šuvju. No CLT var izgatavot garākus vienlaidus elementus, un to izmanto arī pārsegumiem un jumtiem.

Siltumizolāciju un apdari masīvkoka panelim izbūvē citādi nekā karkasa sienai; rakstā par sienas pīrāgu skaidrots, kas mainās, izvēloties masīvkoka sienu. Kā abas sistēmas izskatās pabeigtā ēkā, redzams sadaļā Masīvkoka mājas.

CLT paneļu ugunsizturība: klase tikai nosauktam sastāvam

CLT panelim nevar automātiski piemērot vienu ugunsizturības klasi neatkarīgi no biezuma, slāņojuma, slodzes, savienojumiem un aizsargslāņiem. Klase rasējumā parādās tikai kopā ar nosauktu sastāvu un pierādījumu tieši tam.

Klasifikācijas ziņojums ar klasi REI 45 mums ir MHM sienai 112 mm biezumā ar 5 kārtām. Klase ir spēkā ziņojumā norādītajā piemērošanas jomā, un pats ziņojums nav ne tipa apstiprinājums, ne produkta sertifikāts. Uz CLT šo rezultātu nepārnes. Kārtu savienojums un slāņojums ir citi, un tie ietekmē paneļa uzvedību, pārogļotajai zonai virzoties dziļumā.

CLT elementa ugunsizturību nosaka:

• biezums un slāņojums;
• slodze ugunsgrēka situācijā;
• apšuvums vai cits aizsargslānis;
• mezgli un šuves.

To pamato ar aprēķinu, klasifikāciju vai citu šai konstrukcijai derīgu pierādījumu. Koka konstrukciju projektēšanu ugunsgrēka situācijā aptver 5. Eirokodeksa ugunsdrošības daļa.

Ja prasība kļūst zināma tikai pēc paneļu sagriešanas, biezumu vai apšuvuma pamatni vairs nevar mainīt bez jauna rasējuma un jauniem paneļiem. Tāpēc ugunsizturības prasību specifikācijā noskaidro vispirms.

Konstrukciju aprēķins un mezgli

Konstrukciju aprēķinu veic konkrētā projekta būvkonstrukciju daļā pēc 5. Eirokodeksa. Ražotāja deklarētās vērtības ir šī aprēķina ievaddati. Aprēķinu tās neaizstāj.

Pārsegumos noteicošais bieži nav lieces stiprība, bet svārstību kritērijs un šķērskārtu bīde. Sienās paneļi darbojas arī kā stinguma elementi, tāpēc ailu izmērus, to izvietojumu un ēkas noturību projektē katram gadījumam atsevišķi.

Mezglus, tas ir, skrūves, leņķus, enkurus un pievienojumu pamatiem, būvkonstrukciju projektētājs izstrādā pēc slodzēm un noturības shēmas. Ja urbumus, frēzējumus un ailas izgatavo rūpnīcā, secība ir stingra:

1. Noturības shēma ir apstiprināta.
2. Mezglu shēma ir galīga.
3. Rūpnīcas rasējums ar urbumiem un frēzējumiem ir apstiprināts.
4. Paneļi nonāk ražošanā.

Pēc piegādes mezglu var mainīt tikai ar apstrādi objektā, ko saskaņojis būvkonstrukciju projektētājs; ja tā nav iespējama, paneli pasūta no jauna.

Piegāde, celšana un ražošanas termiņš

CLT ražošanas termiņš ir orientējoši viens līdz divi mēneši. Kopējo laiku var pagarināt neizlemti projekta jautājumi; tie apkopoti rakstā par lēmumiem, kas jāpieņem pirms ražošanas.

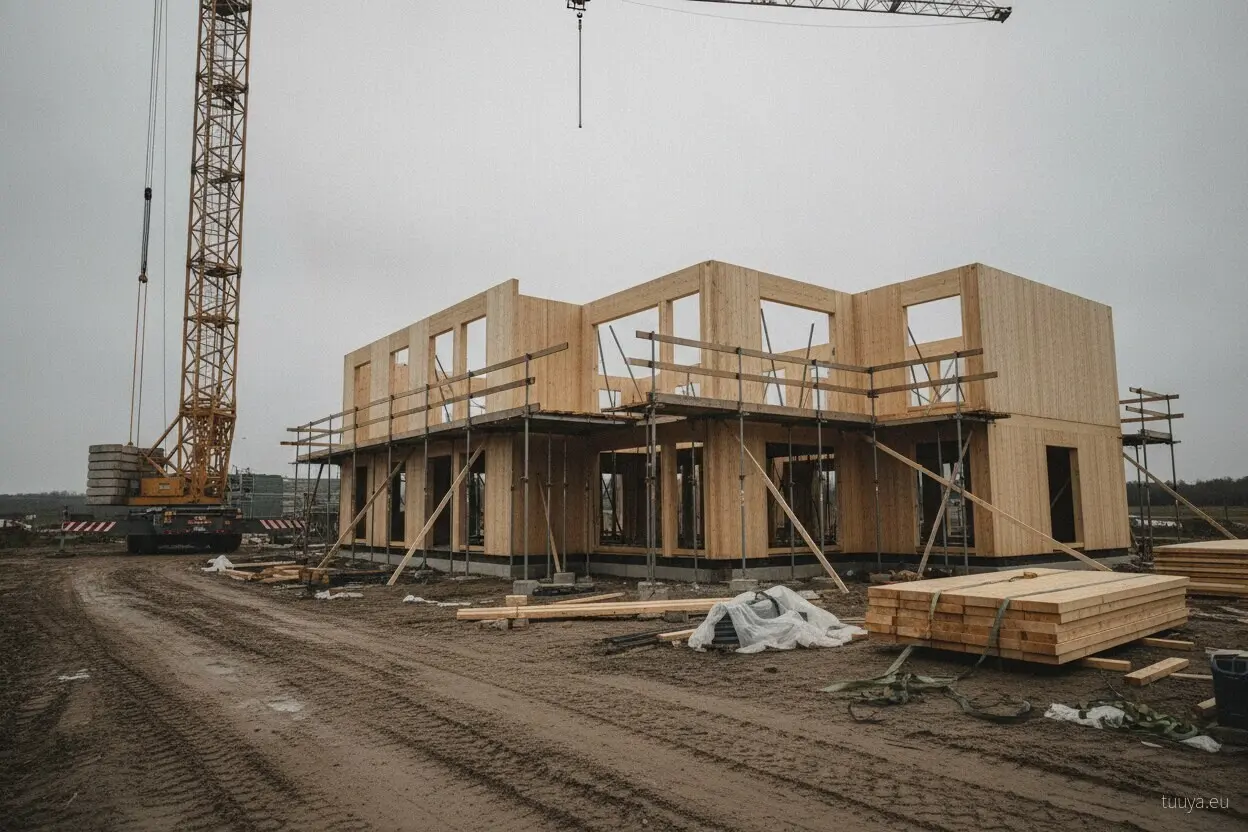

Garākais un smagākais panelis nosaka:

• transportlīdzekli;
• celtņa celtspēju un izlici;
• montāžas secību.

16 m garums ir ražošanas iespēja. Vai šādu elementu var nogādāt un pacelt konkrētajā objektā, pārbauda pēc piebraucamā ceļa, laukuma un celtņa novietnes.

Ja kravu rūpnīcā sakārto pēc montāžas secības, pirmais vajadzīgais elements atrodas augšā. Tas nozīmē, ka montāžas secībai jābūt zināmai, kamēr paneļi vēl ir ražošanā.

CLT paneļu parametri, kas paliek nenoteikti līdz aprēķinam

Šīs vērtības CLT produkta pase nedeklarē, jo tās nosaka konkrētais projekts.

Parametrs	Kāpēc tas ietekmē rasējumu	Kas to izšķir
Biezums un slāņojums	laidums, mezglu dziļums, ugunsizturība	būvkonstrukciju projektētāja aprēķins
Ugunsizturība	apšuvums, biezums, mezglu detaļas	aprēķins, klasifikācija vai cits pierādījums nosauktam sastāvam
Mezgli un savienojumi	urbumi un frēzējumi top rūpnīcā	konstrukciju projekts
Ailas un sienu stingums	paneļu dalījums un šuvju vietas	ēkas noturības aprēķins
Siltumizolācija un mitruma režīms	sastāva biezums, detaļas pie logiem	visa sastāva pārbaude vietējam klimatam
Akustika pārsegumos	grīdas uzbūves augstums	pārseguma un grīdas sastāva risinājums
Paneļa izmērs un svars	transports, celtnis, montāžas secība	piebraucamais ceļš, laukums, celtņa novietne

Pirms CLT specifikācijas apstiprināšanas ražotājam palūdziet:

• produkta pasi ar lamelu stiprības klasi un mitrumu piegādes brīdī;
• paneļa aprēķina vērtības izvēlētajam slāņojumam, tostarp stingumu abos virzienos;
• ugunsizturības pierādījumu, ja ražotājam tāds ir, kopā ar tajā norādīto piemērošanas jomu;
• rūpnīcas rasējumu ar ailām, urbumiem un frēzējumiem saskaņošanai pirms ražošanas.

Rasējumā produkta pases vērtības no CLT pamatdatiem atzīmējiet kā deklarētas, bet katru šīs tabulas rindu kā vēl nenoteiktu, līdz tai ir pievienots aprēķins vai cits šai konstrukcijai derīgs pierādījums.
